L11
Mõõdud |
|
| A | 7 070 mm |
| B | 3 000 mm |
| C | 1 555 mm |
| D | 440 mm |
| E | 4 070 mm |
| F | 2 745 mm |
| G | 1 075 mm |
| H | 3 280 mm |
| I | 2 475 mm |
| J | 2 620 mm |
| R1 | 4 920 mm |
| R2 | 5 515 mm |
L11

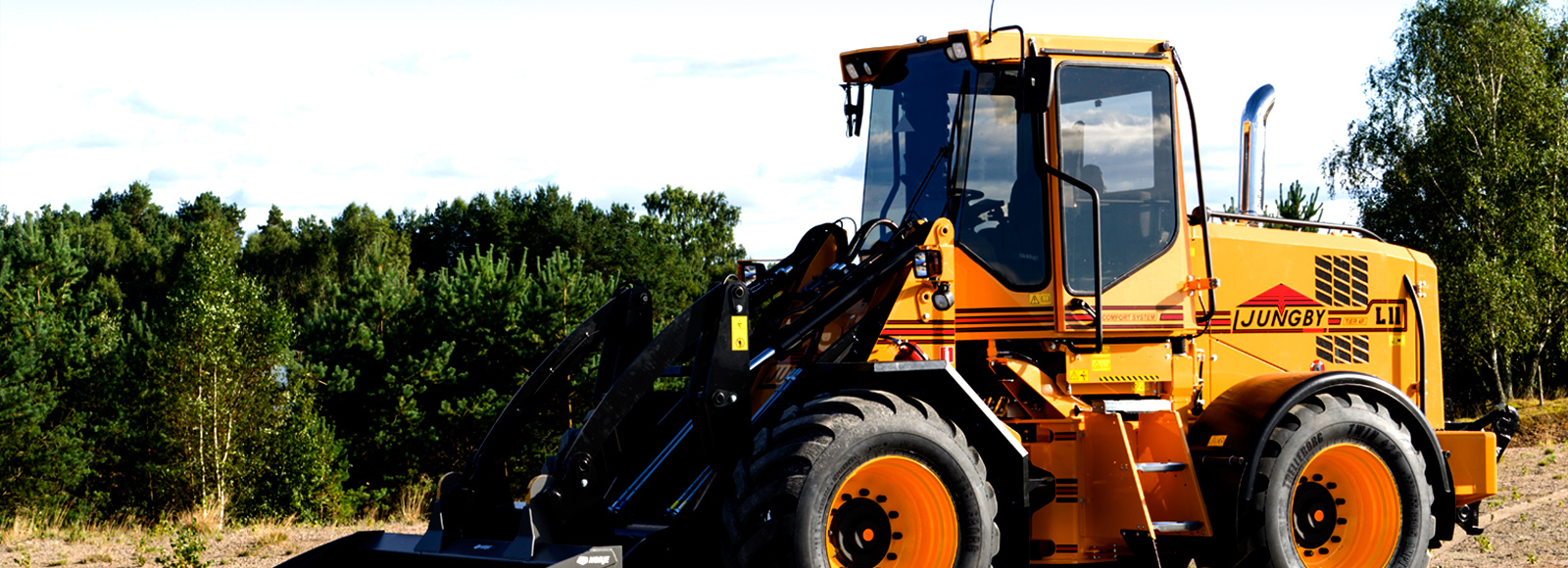

Ljungby L11 on tugev ja vastupidav masin ning suure jõudlusega. See on pikem, raskem ja võimsam kui Ljungby L9 kuid samas ka kiirem ja mitmekesisem. Hiljutise suure sõltumatu testi võitja Rootsi tootmisajakirjas Boggi.
mõõdud
Tehnilisi
L11 - Steg 4F motor
Käiguosa
| Mootor | Sisu 66 AWF |
| Max võimsus (kW/hp) | 151/205 |
| Max väändemoment (Nm) | 943 |
| Käigukast | ZF Ergopower WG160 |
| Esisild | ZF MTL 3075 |
| Tagasild | ZF MTL 3075 |
| Automaatne piiratud difrilukustus tagasillal | s |
| Automaatne/Manuaalne esisilla diferentsiaali lukustus | s |
| Duubeldatud hüdrauliline pidur | s |
| Hüdrauliline seisupidur | s |
| Käigukasti lock-up | o |
| Kahesuunaline ventilaator | o |
Legend
|
s = standard
o = lisavarustus
P = võisus
T = vääne
n = uuenduse number
|
Võimsus ja kaal
| Tõstevõimsus (kN) | 95 |
| Tõstevõime (kg) | 0° 8 100 |
| 40° 6 950 | |
| 45° 6 550 | |
| Kaal (ton) | 10,9-11,5 |
| Standard kopp (m3) | 2,1 |
| Kergmaterjali kopp (m3) | 5,0 |
| Palgihaarats (m2) | 1,6 |
Hüdraulika süsteem
| Hüdraulika pump | Parker |
| Vooluhulk (l/min at 2100 rpm) | 220 |
| Rõhk (bar) | 250 |
| Tõstesilinder (mm) | 56/100 |
| Tõstesilindri käigupikkus (mm) | 850 |
| Tõstesilinder (mm) | 56/100 |
| Tõstesilindri käigupikkus (mm) | 895 |
| Hüdraulika jahutus | s |
Elektrisüsteem
| Aku | 2 x 12 V, 120 A |
| Generaator | 100 A |
Roolisüsteem
| Pöörderaadius (kraadi) | 45 |
| Roolisüsteemi silinder (mm) | 40/70 |
| Roolisüsteemi silindri käigupikkus (mm) | 557 |
| Tagasilla kallutus (kraadi) | +/- 15 |
Mahtude info
| Jahutussüsteem (l) | 30 |
| Mootor (l) | 29 |
| Hüdraulika süsteem (l) | 175 |
| Kütusepaak (l) | 200 |
| AbBlue paak (l) | 60 |
Rattad
| Radiaal rehvid | s |
| Mõõdud | 20,5R25 |
L11 - Steg 4F motor med lock-up
Käiguosa
|
Legend
|
s = standard
o = lisavarustus
P = võisus
T = vääne
n = uuenduse number
|
Võimsus ja kaal
| Tõstevõimsus (kN) | 95 |
| Tõstevõime (kg) | 0° 8 100 |
| 40° 6 950 | |
| 45° 6 550 | |
| Kaal (ton) | 10,9-11,5 |
| Standard kopp (m3) | 2,1 |
| Kergmaterjali kopp (m3) | 5,0 |
| Palgihaarats (m2) | 1,6 |
Hüdraulika süsteem
| Hüdraulika pump | Parker |
| Vooluhulk (l/min at 2100 rpm) | 220 |
| Rõhk (bar) | 250 |
| Tõstesilinder (mm) | 56/100 |
| Tõstesilindri käigupikkus (mm) | 850 |
| Tõstesilinder (mm) | 56/100 |
| Tõstesilindri käigupikkus (mm) | 895 |
| Hüdraulika jahutus | s |
Elektrisüsteem
|
Roolisüsteem
| Pöörderaadius (kraadi) | 45 |
| Roolisüsteemi silinder (mm) | 40/70 |
| Roolisüsteemi silindri käigupikkus (mm) | 557 |
| Tagasilla kallutus (kraadi) | +/- 15 |
Mahtude info
| Jahutussüsteem (l) | 30 |
| Mootor (l) | 29 |
| Hüdraulika süsteem (l) | 175 |
| Kütusepaak (l) | 200 |
| AbBlue paak (l) | 60 |
Rattad |
|
| Radiaal rehvid | s |
| Mõõdud | 20,5R25 |
